Kalibrieren, Justieren, MPS und MSY?
Durch die Trennung von mechanischer und sensorischer Messtechnik können Konzepte zur Verfügbarkeit, Wartung, Kalibrierung und Rekonfigurierbarkeit erst ermöglicht und umgesetzt werden.
Besonderer Fokus wird dabei auf Bedienung und Anwendungssicherheit gelegt.

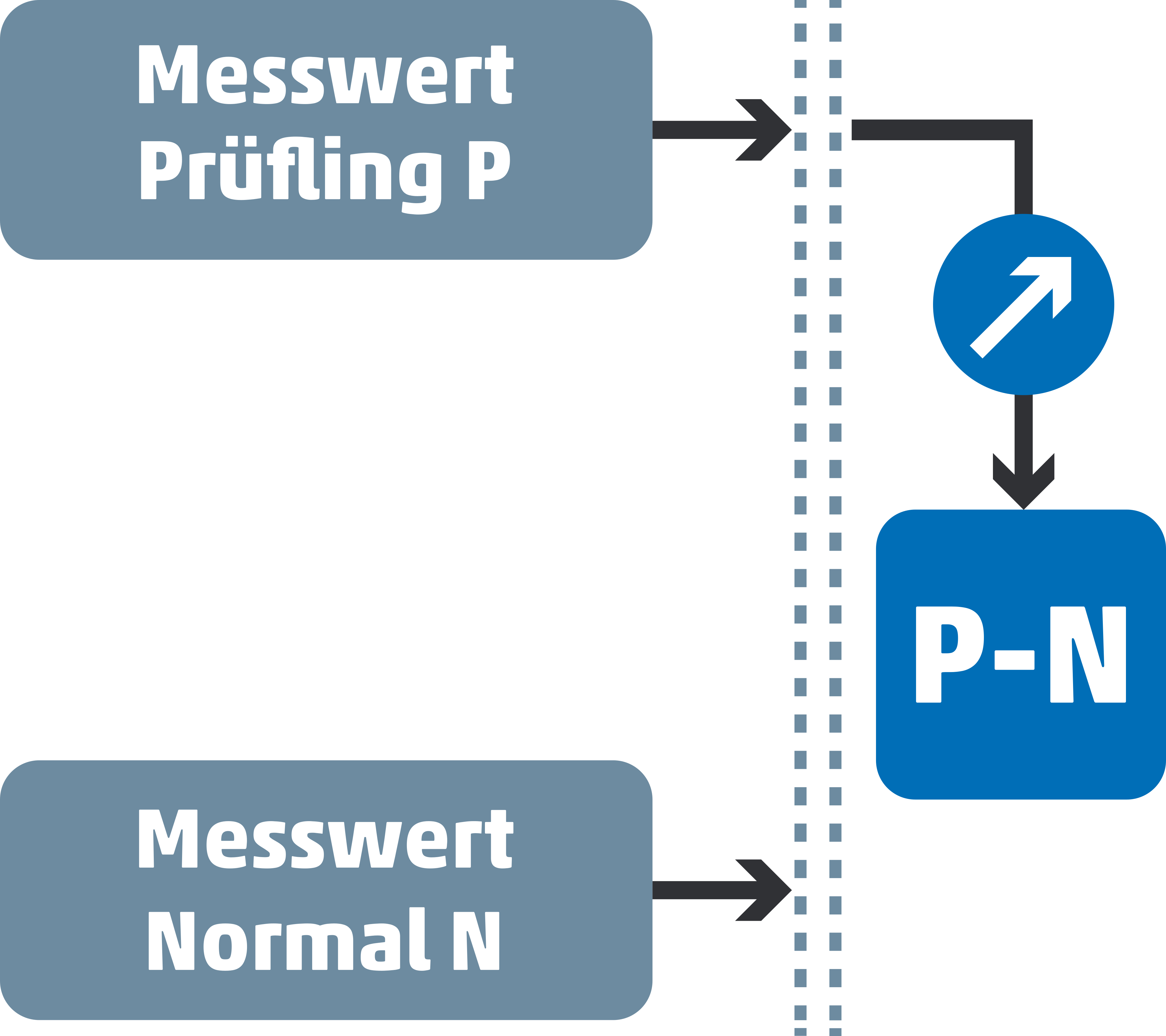

Kalibrieren
Bei einer Kalibrierung wird die Abweichung eines Messgerätes, dem sogenannten Prüfling, gegenüber einem Referenzgerät, dem sogenannten Normal, festgestellt und rückführbar dokumentiert.
Das Ergebnis dieses Vergleichs gibt Aufschluss über die Abweichung der Messgröße an unterschiedlichen Messpunkten. Durch die regelmäßige Kalibrierung der Messmittel kann die Fehlerfreiheit und Reproduzierbarkeit der Messdaten gewährleistet werden.

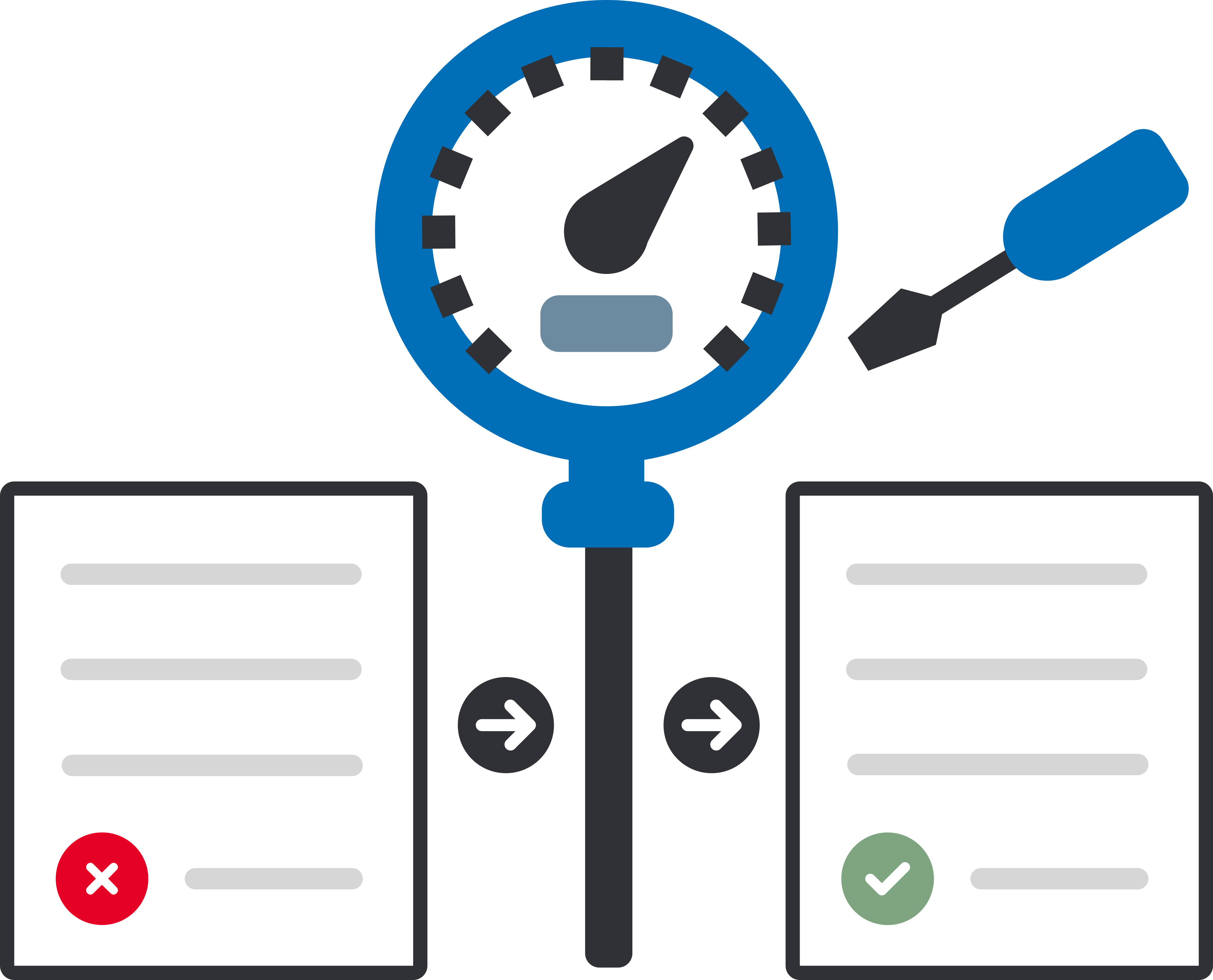

Justieren
Gegensätzlich zur Kalibrierung wird bei der Justierung ein Messgerät eingestellt mit dem Ziel die festgestellten Messabweichungen möglichst stark zu reduzieren, sodass die Messabweichungen die Fehlergrenzen nicht mehr überschreiten. Das Justieren erfordert somit einen Eingriff, der das Messgerät meist bleibend verändert.
MSY – Messsystem
Eine Kombination aus Sensoren und einem zugehörigen Messpunktinterface (MPI). Die korrekte Zuordnung von MPI und Sensorik gewährleistet eine zuverlässige Messwerterfassung.
MPS – Messpunktschnittstelle
Die Messpunktschnittstelle ist die integrative Schicht zwischen Sensorik und dem zu messenden Prozess – die MPS verbindet die Sensorik mit dem Prozess über eine standardisierte mechanische Schnittstelle und gewährleistet einen sicheren und einfachen Ein- und Ausbau der Sensorik und ermöglicht die Wartbarkeit des Sensors.

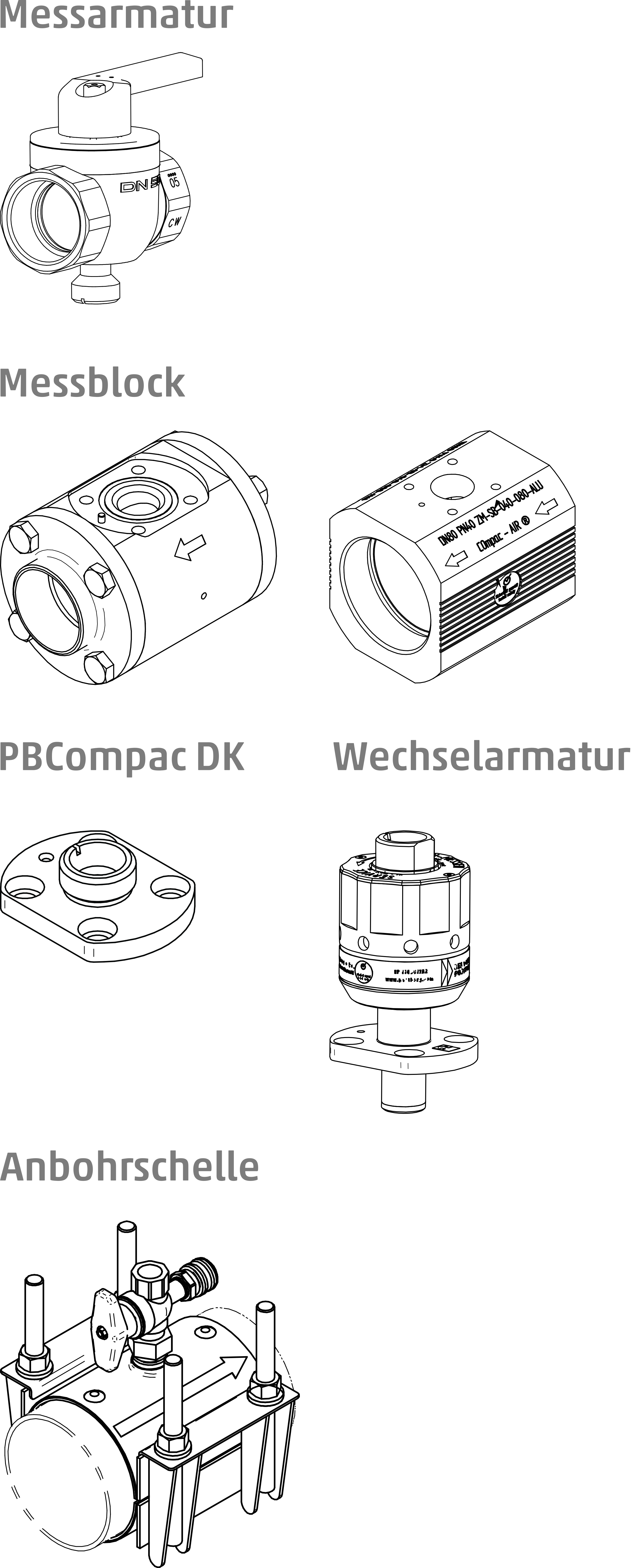

Messarmatur MA
Messarmatur mit integrierter Dichtkegel Sensorschnittstelle. Mit Absperrfunktionen zur Wartung und zum Sensorwechsel. Material Messing (DN15…DN50) oder Edelstahl (DN15…DN100).
Übersicht an MSY mit Messarmatur.
Messstation MS
Messstation mit zwei Prozessanschlüssen: 1x ½″ und 1x PBCompac Adapteranschluss für PBCompac DK oder Wechselarmatur. Material Edelstahl, Stahl mit Geometbeschichtung oder Aluminium (PN40) (DN40…DN250).
Übersicht an MSY mit Messstation.
PBCompac Dichtkegel
Dichtkegel-Sensorschnittstelle kompatibel zur Installation auf Messstationen mit PBCompac Flansch.
Wechselarmatur
Dichtkegel-Sensorschnittstelle mit integrierter Mechanik für eine Sensorwartung ohne Prozessunterbrechung. Kompatibel zur Installation auf Messstationen mit PBCompac Flansch.
Anbohrschelle / Rohr
Messschelle mit G½″ Anschluss. Montage der Schelle bei laufendem Betrieb möglich.
Übersicht der MSY mit Anbohrschellen.
