Messstationen

Nachhaltige und reproduzierbare Messpräzision durch eine klare Definition der Messbedingungen

• Exakt definierter Rohrinnendurchmesser – Voraussetzung für eine präzise Kalibrierung
• Exakt auf den Rohrinnendurchmesser kalibrierter Sensor
• Fixierte Eintauchtiefe des Sensors – z.B. verursacht eine Toleranz von 1 mm Tiefe einen Messfehler von 4 %
• Lagegenaue Sensorpositionierung zum Strom
• Störungsfreier Strömungsverlauf ohne konstruktive Versätze und somit ohne Verwirbelungen wie bei DIN-Flanschen
• Doppelt dichtend gegenüber Rohrleitung durch eingenutete O-Ringe und metallisch dichtenden PB+CO^®mpac-Flansch
• 2 in 1 – Parallelbetrieb von 2 Sensoren möglich z.B. Volumenstrom und Drucktaupunkt- oder Drucksensor
• Rohrdurchmesser von DN 40-200 im Druckbereich bis zu 40 bar (PN40)
• Erhältlich in Edelstahl oder Stahl verzinkt
• Schneller Sensortausch ohne Strömungsunterbrechung mit der Postberg-SENSORwechselarmatur für regelmäßige Reinigung und Rekalibierung



Konstruktive Voraussetzungen für höchste Messgenauigkeit

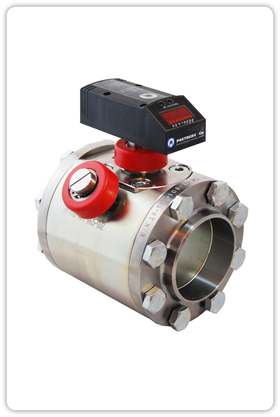

STA-Di

Messstation, i-Sensoreinheit, Blindstopfen
Rohrdurchmesser DN 40-200

Bedienungsanleitung | Datenblatt

• Einfache Bedienung mit großer Flexibilität: Parametrierung von Signalausgängen, Wechsel von physikalischen Einheiten, Signalverzögerung, Signaldämpfung möglich, Analog-und Impulsausgang


• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen (doppelt - siehe Übersicht)


• Bedienmenü mit LED-Display


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor


• Exakte Messergebnisse durch stets präzise Sensorpositionierung: einfache und reproduzierbare Positionierung der Sensoreinheit in Bezug auf Eintauchtiefe und Ausrichtung (doppelt - siehe oben)

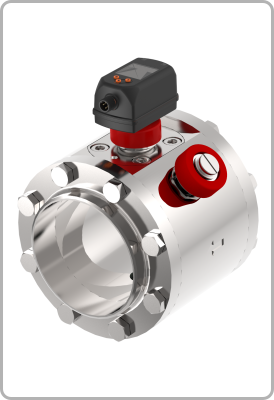

STA-Di2

Messstation, i-Sensoreinheit, Blindstopfen
Rohrdurchmesser DN 40-200

Bedienungsanleitung | Datenblatt

• Einfache Bedienung mit großer Flexibilität: Parametrierung von Signalausgängen, Wechsel von physikalischen Einheiten, Signalverzögerung, Signaldämpfung möglich, Analog-und Impulsausgang


• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen (doppelt - siehe Übersicht)


• Bedienmenü mit LED-Display


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor


• Exakte Messergebnisse durch stets präzise Sensorpositionierung: einfache und reproduzierbare Positionierung der Sensoreinheit in Bezug auf Eintauchtiefe und Ausrichtung (doppelt - siehe oben)

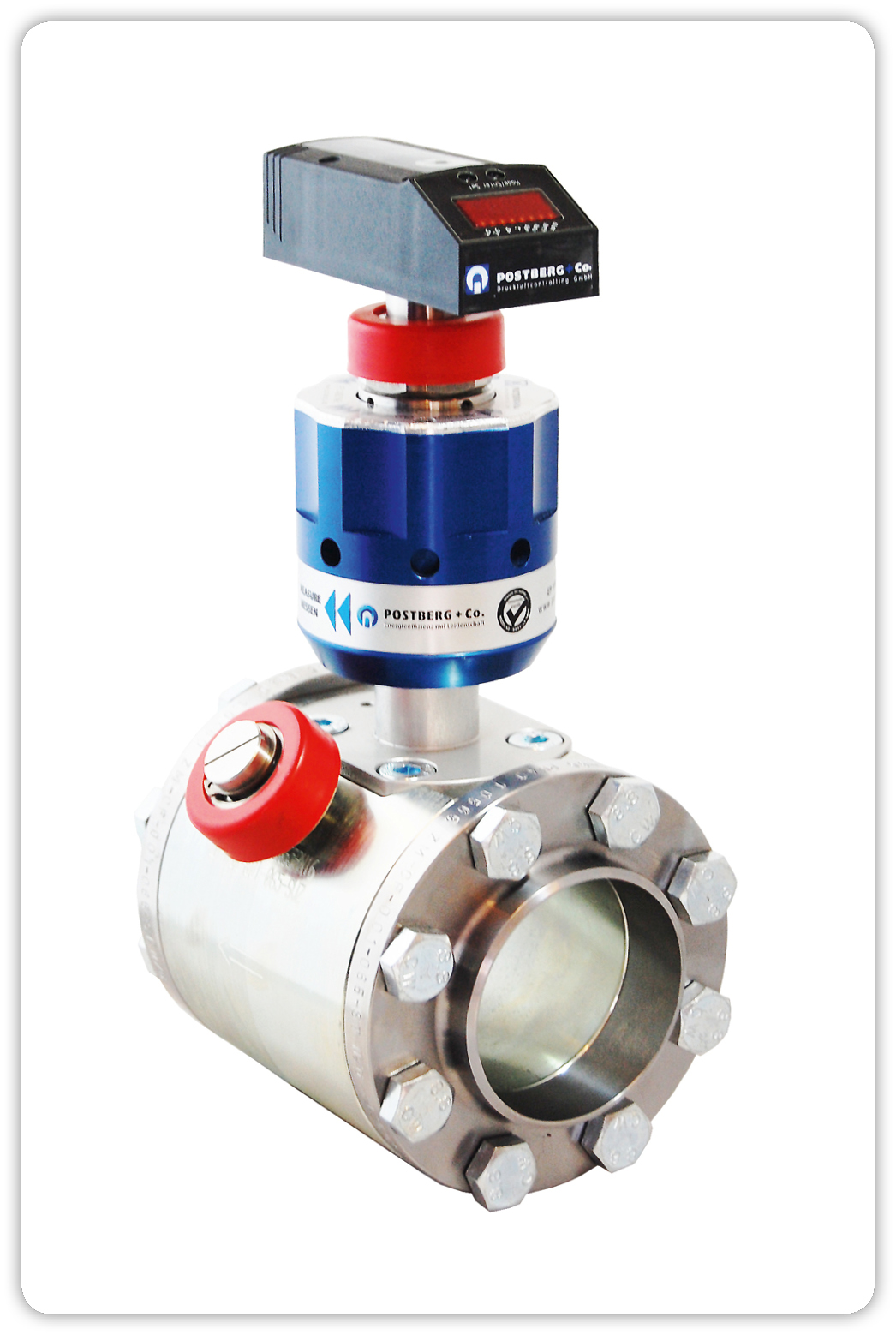

STA-Wi

Messstation, Wechselarmatur, i-Sensoreinheit, Blindstopfen
Rohrdurchmesser DN 40-200

Bedienungsanleitung | Datenblatt

• Schneller und sicherer Ein- und Ausbau des Sensors ohne Strömungsunterbrechung dank patentierter Wechselarmatur: der Sensor kann ohne Unterbrechung des laufenden Prozesses gereinigt, kalibriert oder ausgetauscht werden


• Einfache Bedienung mit großer Flexibilität: Parametrierung von Signalausgängen, Wechsel von physikalischen Einheiten, Signalverzögerung, Signaldämpfung möglich,  Analog- und Impulsausgang


• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen


• Bedienmenü mit LED-Display


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor

STA-Wi2

Messstation, Wechselarmatur, i-Sensoreinheit, Blindstopfen
Rohrdurchmesser DN 40-200

Bedienungsanleitung | Datenblatt

• Schneller und sicherer Ein- und Ausbau des Sensors ohne Strömungsunterbrechung dank patentierter Wechselarmatur: der Sensor kann ohne Unterbrechung des laufenden Prozesses gereinigt, kalibriert oder ausgetauscht werden


• Einfache Bedienung mit großer Flexibilität: Parametrierung von Signalausgängen, Wechsel von physikalischen Einheiten, Signalverzögerung, Signaldämpfung möglich,  Analog- und Impulsausgang


• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen


• Rot-Grün Wechselanzeige zu eindeutigen Markierung von Gut-Bereichen


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor

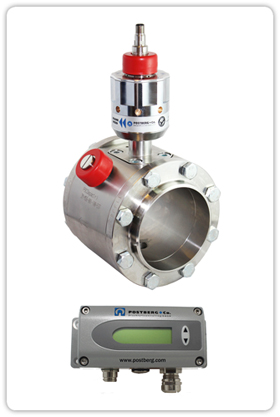

STA-We

Messstation, Wechselarmatur, e-Sensoreinheit, externe Auswerteeinheit, Blindstopfen
Rohrdurchmesser DN 40-200

Bedienungsanleitung | Datenblatt

•  Schneller und sicherer Ein- und Ausbau des Sensors ohne Strömungsunterbrechung dank patentierter Wechselarmatur: der Sensor kann ohne Unterbrechung des  laufenden Prozesses gereinigt, kalibriert oder ausgetauscht werden


• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor


• Exakte Messergebnisse durch stets präzise Sensorpositionierung: einfache und reproduzierbare Positionierung der Sensoreinheit in Bezug aus Eintauchtiefe und Ausrichtung


• Großer Messbereich bis 200Nm/s, hohe Messgenauigkeit +- 1,5% v. Mw.


• Bus-Schnittstelle für MODBUS RTU oder M-Bus

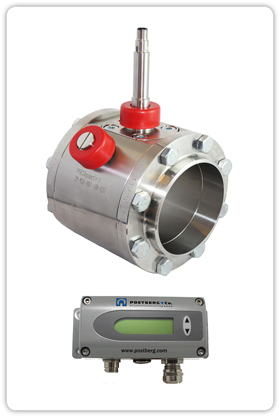

STA-De

Messstation, e-Sensoreinheit, externe Auswerteeinheit, Blindstopfen
Rohrdurchmesser DN 40-200

 Datenblatt

• Besonders geeignet für die Messung des Druckluftverbrauchs an Haupt- und Verteilleitungen


• Blindstopfen mit Sicherheitsfunktion: zum Betrieb bei ausgebautem Sensor


• Exakte Messergebnisse durch stets präzise Sensorpositionierung: einfache und reproduzierbare Positionierung der Sensoreinheit in Bezug aus Eintauchtiefe und Ausrichtung


• Großer Messbereich bis 200Nm/s, hohe Messgenauigkeit +- 1,5% v. Mw.


• Bus-Schnittstelle für MODBUS RTU oder M-Bus
