MA-De Datenblatt

For a translation to another language click here:

Ein PDF-Variante des Datenblatts können Sie hier herunterladen:

Datenblatt MA-De

Technische Daten

Einsatzbereich
Medien	Druckluft
Druckfestigkeit	40 bar
Medientemperatur	-20…80 °C
Medienberührend	Sensor: Edelstahl, Glas; Messaramtur: Edelstahl, PTFE

Einsatzbereich

Medien

Druckluft

Druckfestigkeit

40 bar

Medientemperatur

-20…80 °C

Medienberührend

Sensor: Edelstahl, Glas; Messaramtur: Edelstahl, PTFE

Umgebungsbedingungen
Zulässige Umgebungstemperatur	-20…60 °C
Max. zulässige relative Luftfeuchtigkeit	100 %, nicht kondensierend
Zulässige Lagertemperatur	-20…60 °C
Schutzart	IP 65; IP 67

Umgebungsbedingungen

Zulässige Umgebungstemperatur

-20…60 °C

Max. zulässige relative Luftfeuchtigkeit

100 %, nicht kondensierend

Zulässige Lagertemperatur

-20…60 °C

Schutzart

IP 65; IP 67

Massenstromsensor

Durchflussüberwachung

Messbereiche

Nennweite

Messbereich
m³/h

DN 15

0.34…138.4

DN 20

0.61…246

DN 25

0.96…384

DN 32

1.57…630

DN 40

2.2…888

DN 50

4…1537

DN 65

6…2598

DN 80

10…3936

DN 100

15…6149

Normströmung

0.5…200 m/s

Ansprechzeit

< 1 s

Messrate

0.5 s

Genauigkeit

Klasse 1-4-1

± (1.5 % v. Messwert + 0,5 % v Endwert)

Klasse 3-4-4

± (6 % v. Messwert + 0,6 % v Endwert)

Temperaturabhängigkeit

± (0.1 % v. Messwert / °C)

Temperaturüberwachung
Messbereich	-20…80 °C
Genauigkeit	± 0,7 °C

Temperaturüberwachung

Messbereich

-20…80 °C

Genauigkeit

± 0,7 °C

Elektrische Daten
Betriebsspannung	18…30 V DC
Stromaufnahme	max. 200 mA
Schutzklasse	III
Verpolungsschutz ZE-FMP	ja
Schutzart Gehäuse	IP65
Verpolungsschutz EExxx-Sensorspitze	nein
Bereitschaftsverzögerung	1 s
Elektrischer Anschluss	Kabeldurchführung M16x1,5

Elektrische Daten

Betriebsspannung

18…30 V DC

Stromaufnahme

max. 200 mA

Schutzklasse

III

Verpolungsschutz ZE-FMP

Schutzart Gehäuse

IP65

Verpolungsschutz EExxx-Sensorspitze

nein

Bereitschaftsverzögerung

1 s

Elektrischer Anschluss

Kabeldurchführung M16x1,5

Ausgangssignale

Ausgangssignal

Schaltsignal, Analogsignal, Impulssignal, Busausgang: Modbus RTU oder M-Bus

Digitalschnittstelle

Mini-USB zur Konfiguration

Ausgangsfunktion

Schließer / Öffner (parametrierbar)

Max. Spannungsabfall Schaltausgang

44 VDC

Dauerhafte Strombelastung des Schaltausgangs DC

500 mA

Ausgangsart

potentialfrei

Analogausgang

Spannung

Strom

4…20 mA, max. Bürde < 500 Ω

0…10 V, max. ± 1 mA

0…20 mA, max. Bürde < 500 Ω

Impulsausgang

Verbrauchsmengenzähler

Impulslänge

0,02…2 s

Display

monochrom, zweizeilig

Eingangssignale
optionale Druckkompensation	4…20 mA (2-Draht, 15 V) für Drucksensor

Eingangssignale

optionale Druckkompensation

4…20 mA (2-Draht, 15 V) für Drucksensor

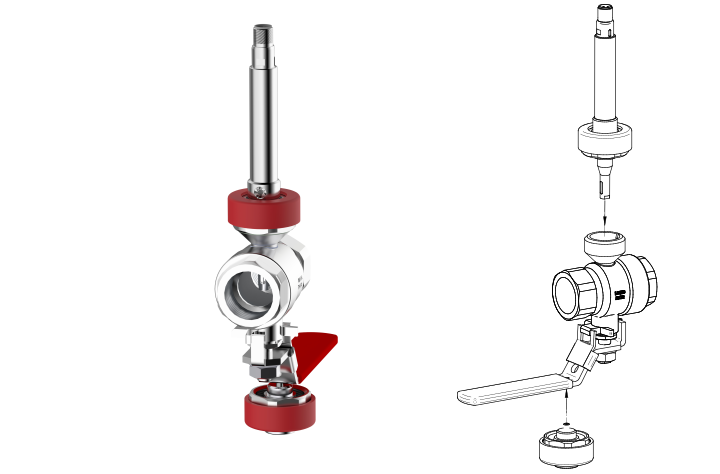

Messpunktschnittstelle Messarmatur

Messpunktschnittstelle
Typ	Messarmatur mit Dichtkegel in Edelstahl
Abmessungen	siehe Maßtabelle Messpunktschnittstelle
Prozessanschluss	siehe Maßtabelle Messpunktschnittstelle
Sensoranschluss	konischer Dichtkegel G 1″ in Edelstahl

Messpunktschnittstelle

Typ

Messarmatur mit Dichtkegel in Edelstahl

Abmessungen

siehe Maßtabelle Messpunktschnittstelle

Prozessanschluss

siehe Maßtabelle Messpunktschnittstelle

Sensoranschluss

konischer Dichtkegel G 1″ in Edelstahl

Figure 1. Maßtabelle Messpunktschnittstelle

Zoll	DN	L mm	E mm	D mm	d mm	H1 mm	H2 mm	G ″	SW
½″	15	93	105	42	20	242	57.3	Rp ½	27
¾″	20	65	105	42	20	242	57.3	Rp ¾	31
1″	25	77	140	48	25	264	75.8	Rp 1	39
1¼″	32	89	140	61	32	271	79.8	Rp 1¼	48
1½″	40	102	170	74	38	292	94.3	Rp 1½	56
2″	50	123	170	92	50	308	101.3	Rp 2	70
2½″	65	155	297	120	65	332	195.5	Rp 2½	85
3″	80	182	152.5	148	80	432	246.5	Rp 3	102
4″	100	240	152.5	177	100	460	261.5	Rp 4	128
